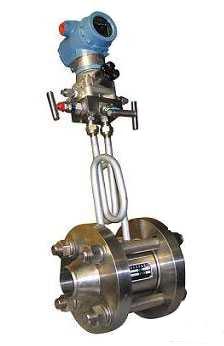

一体化孔板流量计 |
|---|
 |
产品型号： |
KBYT |
产品价格： |
|
|
| 一体化孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 |
|
|
|
|
一体化孔板流量计的详细资料： |
|
概述
一体化孔板流量计是将标准孔板与多参量差压变送器（或差压变送、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1. 公称直径： 15 mm ≤DN≤1200mm
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5级，1级
型谱规格及说明
|
型 谱 规 格
|
说 明
|
|
|
DHKB-YT
|
|
一体化孔板
|
|
仪表配置
|
|
A
|
|
不带差压变送器
|
|
|
B
|
|
带差压变送器
|
|
|
C
|
|
带差压、温度变送器、
|
|
|
D
|
|
带差压、压力变送器、
|
|
|
E
|
|
带差压、温度、压力变送器
|
|
介 质
|
|
Y
|
|
液体
|
|
|
Q
|
|
气体
|
|
|
Z
|
|
蒸汽
|
|
法兰或直管段材质
|
|
C
|
|
碳钢
|
|
|
S
|
|
不锈钢
|
|
|
O
|
|
其它
|
|
公称压力
|
|
025
|
|
0.25MPa
|
|
|
06
|
|
0.6MPa
|
|
|
10
|
|
1MPa
|
|
|
…
|
|
……
|
|
|
160
|
|
16MPa
|
|
取压方式
|
|
A
|
|
角接取压
|
|
|
F
|
|
法兰取压
|
|
公称直径
|
|
15
|
DN15
|
|
|
25
|
D25
|
|
|
32
|
DN32
|
|
|
…
|
……
|
|
|
1200
|
DN1200
|
|
|
|
