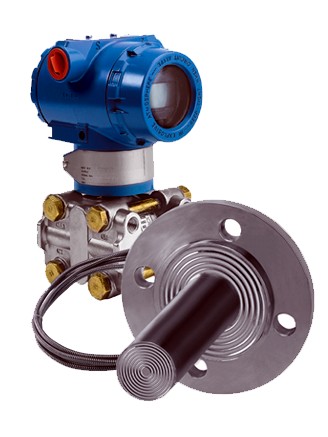

远传差压、压力变送器 |
|---|
 |
产品型号： |
3851DP/GP |
产品价格： |
|
|
| 3851DP/GP隔膜密封式压力变送器用于测量液体、气体和蒸汽的压力，然后输出与压力相对应4～20mADC信号。 |
|
|
|
|
远传差压、压力变送器的详细资料： |
标准技术规格
通信线路条件
电源电压:16.4～42V DC(16.4～30V DC)
通信距离:2km，使用CEV电缆时
负载电容:0.22μF以下
负载电感:3.3mH以下
与电源线的间距:15cm以上
连接于接收电阻上的接收仪表的输入阻抗在2. 4kHz时,为10kΩ以上
环境温度
-40～85℃(-40～185°F)(一般型)
-30～80℃(-22～176°F)(带数字式表头)
工作压力
2.7kPaabs(20mmHgabs)
～法兰的额定工作压力
电源电压变动的影响
0.005%/V(21.6～32VDC，350Ω)
安装
变送器:2-inch管道安装
隔膜密封件:法兰安装
安装法兰规格
ANSI规格的法兰与垫片接触的一面，进行锯齿形加工(根据ANSIB16.5)
防水结构
JIS C0920防浸型(相当于IECIP67和NEMA4X)JIS C0920防浸型(相当于IECIP67和NEMA4X)
变送器材质
法 兰:JISSUS14A
法兰螺栓:参阅“型号及规格代码表”
隔膜密封件材质
毛细管:JIS SUS316
保护管:JIS SUS304
PVC屏蔽(PVC的最大使用温度:100℃)
阻尼时间常数
放大器组件和带隔膜密封件的膜盒组件的时间常数相加值
放大器组件时间常数:0.2～64秒,可分9段设定
当毛细管长3m，注入液的代码A时，在正常温度下取得的值
|
|
|
