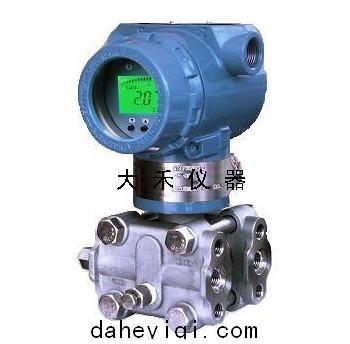

压力变送器工作原理
压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。
A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运算，以及诊断和数字通信。
本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。
D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。
数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。
特点
●精度高；
●稳定性好；
●二线制(特殊可四线制)；
●固体元件，接插式印刷线路板；
●小型、重量轻、坚固抗振；
●量程、零点外部连续可调；
●正迁移可达500%；负迁移可达600%；
●阻尼可调；
●单向过载保护特性好；
●无机械可动部件，维修工作量少；
●全系列统一结构，零部件互换性强；
●接触介质的膜片材料可选择；
(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
●防爆结构,全天候使用；
●智能HART现场总线协议。
功能参数
●使用对象：液体、气体和蒸气
●测量范围：0-0.08kPa至0-40MPa
●输出信号：4~20mA DC (特殊可为四线制)
220V AC供电，0~10mA DC输出
●供电电源：12~45V DC，一般为24V DC
(见图2负载特性)
●负载特性：与供电电源有关，在某一电源电压时带负载能力见图3，负载阻抗RL与电源电压Vs关系式为：RL≤50(Vs-12)
●指示表：指针式线性指示0~100%刻度以及LCD液晶式显示。
●防爆等级： a：隔爆型 (Exd ⅡBT5或Exd ⅡCT6)
b：本安型 ( Exia ⅡCT6或Ex ib ⅡCT6)
●量程和零点：外部连续可调
●正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。
最大正迁移量为最小调校量程的500%；最大负迁移量为最小调校量程 的600%
●温度范围：工作温度范围：－20~+88℃，(LT型为：－25~+70℃)
灌充硅油的测量元件：－40~+104℃
法兰式变送器灌充高温硅油时：+15~+315℃，普通硅油：－40~+149℃
●静压：4、10、25、32MPa
●湿度：相对湿度为0~100%RH
●容积变化量：＜0.16cm3
●阻尼(阶跃响应)：充硅油时，一般在0.2s到1.67s之间连续可调
技术数据
(不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片)
●精确度：+(-)0.075%
●死区：无(≤0.1%)
●稳定性：六个月内不超过最大量程的基本误差绝对值
●振动影响：在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g
●电源影响：小于输出量程的0.0059%/V
●负载影响：电源如果稳定，则负载没有影响
其它
●隔离膜片：316L不锈钢，哈氏合金C-276，蒙乃尔合金，钛或钽
●排气/排液阀：316不锈钢，哈氏合金C，蒙乃尔合金
●法兰和接头：316不锈钢，哈氏合金C或蒙乃尔合金
●接触介质“0”形环：丁腈橡胶，氟橡胶
●灌充液：硅油或惰性油
●螺栓：316L不锈钢
●电子壳体材料：低铜铝合金
●引压连接线：法兰NPT1/4中心距54mm；接头NPT1/2或M20×1.5阳螺纹球锥面密封，带
接头时中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/T12716-91)
●信号线连接孔：G1/2
●重量：3.5kg(标准型,不包含选件)
外型尺寸安装连接示意图
现场导线连接图与电路方框图
智能型电路方框图
