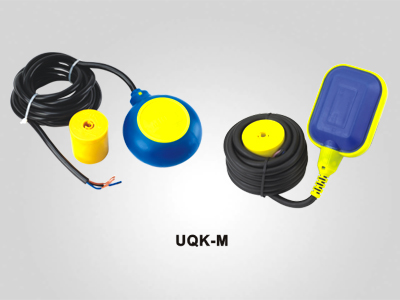

一、产品概述：DH-UQK-M电缆浮球液位开关是高密封性能浮动开关。该电缆浮球液位开关、浮球开关适用于控制液泵工作调节液位，也可装于潜水泵对电动机进行控制和保护，是采用聚丙烯注射来保证其密封性能。
二、应用范围：电缆浮球液位开关、浮球开关是一个能够调节桶，槽或井中液位的开关。它可自动调节，易于操作，便于安装，安全可靠，免予维修，无毒环保。它对污水有抵抗作用，广泛应用于家庭，厂矿等的水池、油、酸和碱的池、桶、槽、灌等的容器中。
三、工作原理：电缆浮球液位控制器，利用重力与浮力的原理设计而成。主要包括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通，断状态的驱动机构，以及与开关相连的三芯电缆。

四、性能特点：严格的制造工艺为产品质量提供了可靠的保证。外壳采用工程塑料，机械强度高、密封性好。电缆采用特种材料，耐油、酸、碱，抗蚀能力优越。
结构简单、性能可靠。输出稳定“通”、“断”开关控制信号，无任何误动作，安装简捷，调试方便，上下移动定位重块，即可随意调节淮面控制范围。
五、技术参数
额定电流／电压：8A／220VAC SPDT。
材料：聚丙烯
工作温度：-10摄氏度～80（塑料）摄氏度。
控制精度　±0.05m。
适用介质：清水、污水、油类以及低等浓度以下的酸碱液体。
电缆长度：2m／3m／5m／10m／15m。
电寿命：100000次
机械寿命：5＊100000次
六、仪表接线及安装方法：
1KW及1KW以下的单相泵，可将浮动开关直接串联在电路中。
1KW以上的泵，可将浮动开关串联在电控箱的控制电路中。
液位的控制高度是由电缆在液体中的长度及重锤在电缆的位置决定的。

使用棕色和黑色的电线：
浮球在下液位时，接点是接通的状态。
浮球在上液位时，接点是不通的状态。
使用棕色和蓝色的电线：
浮球在上液位时，接点是接通的状态。
浮球在下液位时，接点是不通的状态。
未使用的电线必须（予以绝对的绝缘。)
浮球液位控制器建议使用电压24V。
七、重锤的装置法：
1、将浮球开关的电缆线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤使嵌在圆孔上方的塑胶环因电缆头之推力而脱落。（如果有必要的话，也可用螺丝起子把此一塑胶环拆下）。再将这个脱落

的塑胶环套在电缆上你所想固定生重锤以设定液之位置。
2、轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环，重锤只要轻扣在塑胶环上即不会滑落，此塑胶环如有损坏或遗失，可用同径裸铜线扣入电缆代替。

八、注意事项：1. 重锤为要求才附上之配件。2. 请将电缆线直接拉到控制箱，尽量避免使中间接头。若不得已而有接头时，绝对不可将电缆线接头浸入液体中。3. 未使用的电线必须予以绝对的绝缘。
