特点：涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和
体积总量。
压力损失小，叶轮具有防腐功能。
具有抗电磁干扰和抗震动能力，性能可靠工作寿命长。
采用超低功耗单片微机技术，整机功能，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
|

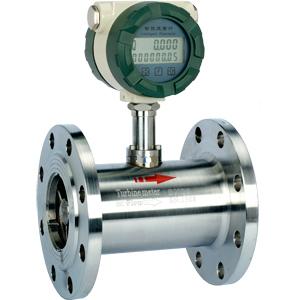

产品图片
|
|
|
|
|
仪表型号
|
LWGY-N
|
LWGY-A
|
LWGY-N防爆型
|
LWGY- A防爆型
|
LWGY-B
|
LWGY- C
|
|
信号输出
|
脉冲
|
4-20mA
|
脉冲
|
或4-20mA
|
无
|
4-20mA/脉冲
|
|
供电电源
|
+24VDC±15%
|
+24VDC±15%
|
24VDC±15%
|
24VDC±15%
|
锂电池
|
24VDC±15%
|
|
精度等级
|
1.0~0.5级
|
1.0~0.5级
|
1.0~0.5级
|
|
测量范围
|
标准量程
|
标准量程
|
标准量程或扩展量程
|
|
显示器
|
无
|
无
|
有
|
|
通讯接口
|
无
|
无
|
可选RS485
|
|
仪表材质
|
不锈钢
|
不锈钢
|
不锈钢
|
|
防爆等级
|
无
|
ExdIIBT6或ExiaIICT4
|
ExdIIBT6或ExiaIICT4
|
|
防护等级
|
IP60
|
IP65
|
IP65
|
|
整机功耗
|
＜1W
|
＜1W
|
＜1W
|
|
仪表通经
|
DN4~DN250
|
DN4~DN250
|
DN4~DN250
|
|
介质温度
|
-20℃~120℃
|
-20℃~120℃
|
-20℃~120℃
|
|
环境温度
|
-30℃~60℃
|
-30℃~60℃
|
-30℃~60℃
|
|
仪表通径
|
标准范围
（m3/h）
|
扩展范围
（m3/h）
|
安装方式
|
常规耐压
（MPa）
|
特制耐压等级
（MPa）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
螺纹（法兰）
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
螺纹（法兰）
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
螺纹（法兰）
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
螺纹（法兰）
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
螺纹（法兰）
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
螺纹（法兰）
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
法兰（螺纹）
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
法兰（螺纹）
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
法兰（螺纹）
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
法兰
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
法兰
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
法兰
|
1.6
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
法兰
|
1.6
|
2.5、4.0、6.3、12、16
|
|
DN 150
|
30～300
|
15～300
|
法兰
|
1.6
|
2.5、4.0、6.3、12、16
|
|
DN 200
|
80～800
|
40～800
|
法兰
|
1.6
|
2.5、4.0、6.3、12、16
|
选型表
|
型号
|
规格代号
|
说明
|
|
LWGY
|
涡轮流量仪表
|
|
|
G
|
传感器
|
|
|
Q
|
气体
|
|
|
Y
|
液体
|
|
公称通径
|
-2
|
2mm(管螺纹G3/8″)
|
|
-4
|
4mm(管螺纹G1/2″)
|
|
-6
|
6mm(管螺纹G1/2″)
|
|
-10
|
10mm(管螺纹G1/2″)
|
|
-15
|
15mm(管螺纹G1″)
|
|
-25
|
25mm(管螺纹G11/4″)
|
|
-40
|
40mm(法兰型)
|
|
-50
|
50mm(法兰型)
|
|
-80
|
80mm(法兰型)
|
|
-100
|
100mm(法兰型)
|
|
-150
|
150mm(法兰型)
|
|
-200
|
200mm(法兰型或者插入式)
|
|
-250
|
250mm(法兰型或者插入式)
|
|
-300
|
300mm(法兰型或者插入式)
|
|
精度等级
|
A
|
精度1％
|
|
B
|
精度0.5％
|
|
C
|
精度0.2％
|
|
信号输出
|
M
|
一体化液晶显示并带4~20mA电流输出
|
|
J
|
配套流量积算仪分体显示
|
|
S
|
配套流量积算仪分体显示并输出4~20mA
|
|
I
|
4~20mA电流输出
|
|
T
|
一体化液晶显示
|
|
P
|
脉冲输出
|
|
公称压力
|
C1
|
PN1.6MPa
|
|
C2
|
PN2.5MPa
|
|
C3
|
PN4.0MPa
|
|
C4
|
PN6.3MPa
|
|
C5
|
PN16MPa
|
|
C6
|
PN25MPa
|
|
C7
|
PN40MPa
|
|
防爆要求
|
/NE
|
不防爆
|
|
/EX
|
防爆等级dⅡBT4
|
|
温度要求
|
/NE
|
常温
|
|
/HE
|
120℃≥高温≥150℃
|
|
其它要求
|
/□
|
在订货时注明
|
|
