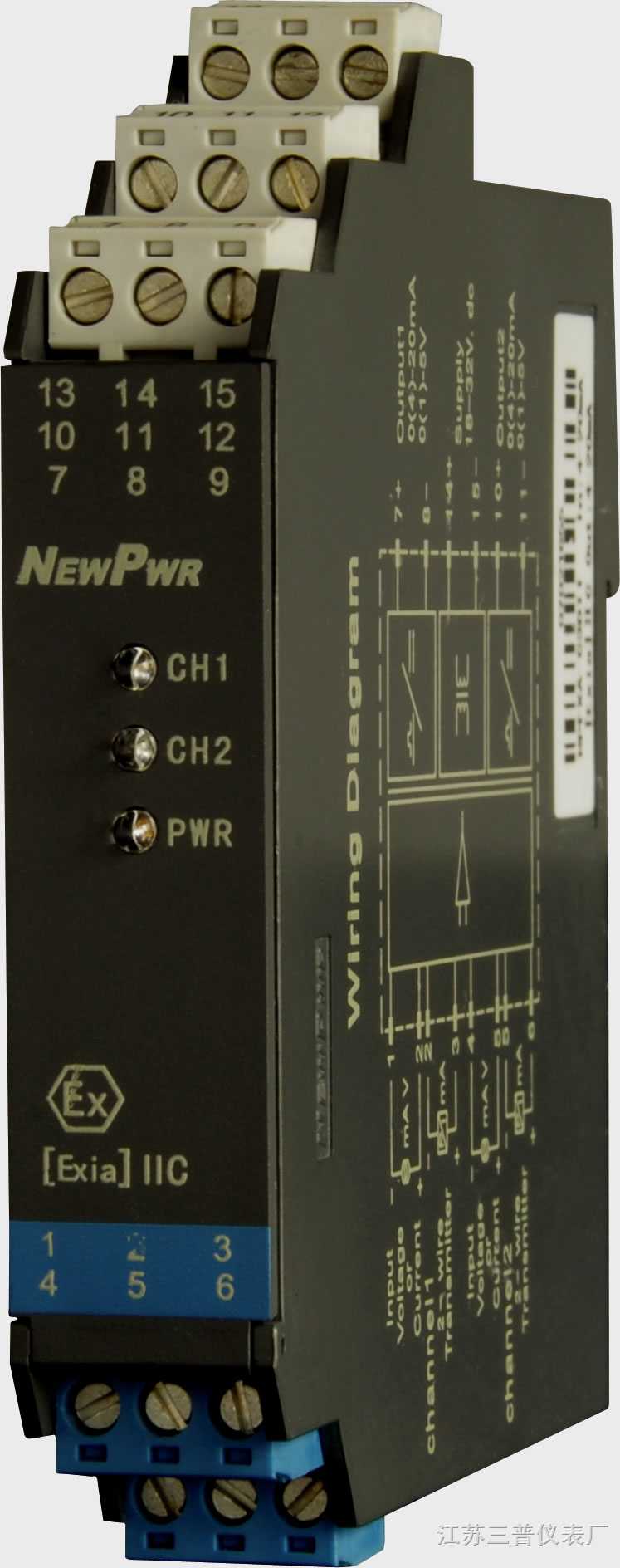

检测端安全栅－热电阻 单/双通道输入(DHNPEXA-C2)安全栅
该安全栅将来自危险区的单/双通道热电阻信号，经隔离变送输出单/双路电流或电压信号到安全区，仪表可通过配置的通讯接口在安全区进行串行通讯联网。它是智能化的安全栅产品，具有在线故障自诊断功能，用户可通过专用手持式中文编程器对本产品进行输入信号类型及输出量程的设置。
防爆标志:［Exia］ⅡC
(DHEXA-C2)安全栅通道数:单/双通道
传输精度:±0.1%F.S

危险区允许输入信号:
三线制热电阻
Pt100、Cu100、Cu50、BA2、BA1、G
线性电阻：0-400Ω
信号类型和量程在订货时确定，也可自行编程
该安全栅向安全区输出信号:
直流电流：4~20mA
注：需要0~10mA、0~20mA、0~5V、1~5V、0~10V、电阻等信号类型请在订货时确定，也可自行编程。

电阻传输精度：
激励电流1～5mA时，输出电阻误差小于0.1欧姆
激励电流0.5～1mA时，输出电阻误差小于0.15欧姆
激励电流0.2～0.5mA时，输出电阻误差小于0.45欧姆
激励电流小于0.2mA时，输出精度随激励电流减小而下降

继电器输出：
响应时间：小于20mS
允许(阻性)负载：AC125V 0.5A，DC24V 1A

输出负载能力:
4-20mA：0~300Ω；0-10mA:0~600Ω
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
(需要更高负载能力时请在订货时说明)
NPEXA-C2)安全栅功耗:
1.0W(24供电，单路20mA输出)
1.6W(24供电，双路20mA输出)

该安全栅面板指示灯:
仪表正常工作时，指示灯PWR常亮；
输入信号故障报警时，指示灯ALM(双通道为CH1、CH2)闪烁或常亮。

校   准:
本产品采用智能化数字化设计，可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作。具体操作及校准方法请参见本手册《编程与校准技术》。

该安全栅选型方法:

型      号					说    明
DHEXA- C2	╳	╳	╳	╳	检测端安全型 热电阻输入
输入通道					缺省为单通道
	D				双输入通道(宽度为18mm)
第一输出		1			4-20mA
		2			1-5V
		3			0-10mA
		4			0-5V
		5			0-10V
		6			0-20mA
		7			1：1电阻信号输出
第二输出					缺省无第二输出
			1		4-20mA
			2		1-5V
			3		0-10mA
			4		0-5V
			5		0-10V
			6		0-20mA
通讯、报警功能 (选此项则无第二输出功能)					缺省为无通讯、报警功能
				T1	RS485通讯(仅单输出)
				T2	RS232通讯(仅单输出)
				A1	报警继电器输出(仅单输出)
				A2	报警继电器输出(双输出)

DHEXA-C2)安全栅说明:
1.单通道产品最多可以有两路输出；双通道产品每路只能对应一路输出，
2.含通讯或报警产品仅单输入，并且最多只有一路输出，3. 含报警产品需要说明是上限或下限报警方式(或通过本
公司专用编程器修改)，报警接点(常开或常闭)状态。
4.选择双报警继电器输出时无模拟信号(电流或电压)输出功能
5、双通道产品输入信号如需不同，请与本公司联系特殊订货
6、热电阻输入类型以及对应输出量程请在订货时注明．如用户需自行编程，请选配本公司提供的专用手持式编程器进行操作。
7、当选择为电阻输出时，即线性电阻输入与输出之间为1:1 的线性比例关系；当输入信号为热电阻(非线性)时，其输出的电阻对应输入热电阻的阻值(为同样的非线性信号)，并且不含温度补偿。

该安全栅接线图：
单通道仪表接线图
宽×高×深(12.8×100×115mm)

---
