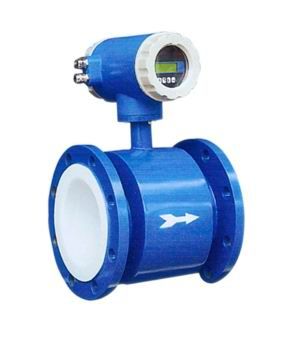

概述： LDE系列电磁流量计工作原理基于法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

产品特点： １、测量不受流体密度、粘度、温度、压力和电导率变化的影响； ２、测量管内无阻碍流动部件，无压损，直管段要求较低； ３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择； ４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1； ５、转换器可与传感器组成一体型或分体型； ６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠； ７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电 流、脉冲、数字通讯、HART； ８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

主要技术数据： 整机和传感器技术数据 执行标准 JB／T 9248—1999 公称通径 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 最高流速 15m／s 精确度 DNl5～DN600 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) DN700—DN3000 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) 流体电导率 ≥5uS／cm 公称压力 4.0MPa 1.6MPa 1.0MPa 0.6MPa 6.3、10MPa DNl5～DN150 DNl5～DN600 DN200～DN1000 DN700～DN3000 特殊订货 环境温度 传感器 —25℃—十60℃ 转换器及一体型 —10℃—十60℃ 衬里材料 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA 最高流体温度 —体型 70℃ 分离型 聚氯丁橡胶衬里 80℃；120℃(订货时注明) 聚氨酯衬里 80℃ 聚四氟乙烯衬里 100℃；150℃(订货时注明) 聚全氟乙丙烯(F46) 加网PFA 信号电极和接地电极材料 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 电极刮刀机构 DN300—DN3000 连接法兰材料 碳钢 接地法兰材料 不锈钢1Crl8Ni9Ti 进口保护法兰材料 DN65—DNl50 不锈钢1Crl8Ni9Ti DN200～DNl600 碳钢十不锈钢1Crl8Ni9Ti 外壳防护 DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68 其他传感器、——体型流量计和分离型转换器 IP65 间距(分离型) 转换器距离传感器一般不超过100m

转换器技术数据 电源 交流 85—265V，45—400Hz 直流 11—40V 操作键和显示 按键式 4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程； 3行LCD宽视角、宽温、带背光显示； 第1行显示流量值； 第2行显示流量单位； 第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 磁键式 2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程； 2行LCD宽视角、宽温、带背光显示： 第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 第2行：显示流量。 内部积算器 正向总量、反向总量及差值总量。 输出信号 单向模拟输出 全隔离，负载≤600D．(20mA时)； 上限：0—21mA可选，每档lmA； 下限：0—21mA可选，每档1mA； 正、反向流量输出方式编程。 双向模拟输出 下限限制为。或4mA，其他同单向模拟输出。 双向脉冲输出 两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz； 方波或选定脉宽，选定脉宽上限2．5S，每档1ms； 无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 双路报警输出 可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选； 带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离) 数字通讯 RS232，RS485，HART

衬里的选择 衬里材料 主要性能 最高介质温度 适用范围 —体型 分离型 聚四氟乙烯（F4) 是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 70℃ 100℃ 150℃ (需特殊订货) 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 聚全氟乙丙烯（F46) 同F4，耐磨性、抗负压能力高于F4。 同上 聚氟合乙烯（Fs) 适用温度上限较聚四氟乙烯低，但成本也较低。 80℃ 聚氯丁橡胶 1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 80℃ 120℃ (需特殊订货) 水、污水、弱磨损性的泥浆矿浆。 聚氨酯橡胶 1、耐磨性能极强。 2、耐腐蚀性能较差。 80℃ 中性强磨损的矿浆、煤浆、泥浆

进口保护法兰和接地法兰(或接地环)的选择 法兰种类 适 用 范 围 接地法兰(或接地环) 适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 进口保护法兰 当介质有强磨损性时选用。

电极的选择 电极材料 耐蚀及耐磨性能 不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 哈氏合金C 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 钛 能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。 钽 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 铂／钛合金 几乎能耐——切化学介质，但不适用于王水和铵盐。 不锈钢涂覆碳化钨 用于无腐蚀性，强磨损性的介质。 注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

DHLDE系列电磁流量计仪表选型
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆LDE系列电磁流量计参考流量范围

LDE系列智能电磁流量计选型谱
