一、概述

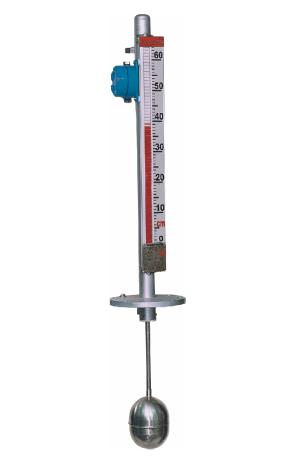

顶装式磁翻柱液位计，适用于一些不便于侧面安装的各种容器内液体液位的连续测量，特别对于地下贮罐液位的测量尤为理想。
液位计可配置液位报警器和液位变送器。报警器与液位显示控制仪配合，可实现远距离液位上、下限灯光显示和声响报警。变送器可将液位的变化线性的转成4-20mA。DC标准电流信号，与液位显示仪配合，可实现远距离液位数/模显示。
液位计类型
⑴液位计按功能可分为：基本型(就地指示),带报警器型和带变送器型三种型式。
⑵按防爆等级，报警器和变送器可分为：隔爆型和本质安全型。
主要技术参数
(1)测量范围：500-3000mm范围内任选；
(2)指示误差：±10mm；
(3)工作压力：≦1.6Mpa；
(4)介质温度：-40～300℃；
(5)介质密度：≧0.7g/cm3；
(6)连接法兰：PN1.6 DN150，标准HGJ46-91(任选用其它标准)；
(7)接液材质：1Cr18Ni9Ti、304、316、Ti；
报警器
(1)报警误差：±5mm；
(2)输出形式：一常开一常闭开关信号；
(3)触点容量：24V.DC，0.3A；
(4)工作寿命：>105 次；
(5)供电电源：24V.DC；
(6)出线口：M20×1.5(内螺纹)；
(7)传输距离：3Km；
(8)环境温度:-40～60℃；
(9)防爆等级：隔爆型ExdⅡBT6，防爆合格证号：8051203；
(10)外壳防护等级：IP65；
变送器
(1)量程：0～3000mm；
(2)误差：±10mm；
(3)输出信号：4-20mA.DC；
(4)负载阻抗：550Ω(24V.DC供电时)；
(5)供电电源：24V.DC；
(6)出线口：M20×1.5(内螺纹)；
(7)环境温度:-40～60℃；
(8)防爆等级：ExdⅡBT6；
(9)外壳防护等级：IP65。
二、型号标记
液体介质密度与沉筒距对照表
（PN1 .6-40.MPa)
|
|
|
液体介质密度
（ g/cm3)
|
沉简距
(mm)
|
典型液体介质示例
|
|
0.45-0.60
|
320-380
|
液化石油气，液氨、乙烯、氢氰酸，乙烷
|
|
0.61-0.74
|
260-320
|
汽油，丁二烯
|
|
0.75-0.85
|
230-260
|
甲醇，环氧（丙烷），二甲笨，轻油，乙醉
|
|
0.86-0.99
|
200-230
|
丙酮，氨水，粗笨，啤酒，重酒，牛脂，乙笨
|
|
1.00-1.10
|
180-200
|
水，醋酸，樟脑油
|
|
1.11-1.25
|
160-180
|
盐酸，焦油，氯磺酸，硝基笨，FR-22
|
|
1.26-1.39
|
140-160
|
液碱，麦芽糖，20%稀硫酸，硫酸二甲酯
|
|
1.40-1.59
|
120-140
|
液氯，稀硫酸，浓硝酸，FR-12，氯仿
|
|
1.60-2.00
|
100-120
|
98%硫酸，发烟硫酸，高氯酸，溴水磷酸，氟油
|
型号
1． 翻柱式磁浮子液位计的组成如下：
|
UFDZ翻柱式磁浮子液位计
|
|
|
代码
1
2
|
安装方式
侧装式
顶装式
|
|
代码
1
2
|
主体材质
ABS
1Cr18Ni9Ti
|
|
代码
1
2
3
4
|
公称压力
0.6MPa( 仅适用于主体材质为 ABS 时 )
1.6Mpa
2.5Mpa
4.0MPa
|
|
代码
1
2
3
4
5
|
型式
基本型
带上、下限开关输出
带电远传 (0~10mA 输出 ,220V,AC)
带电远传 (4~20mA 输出 ,24V,DC)
带本安防爆型远传 (4~20mA 输出 ,24V,DC)
|
|
|
安装间距 ( 测量范围 )
|
|
L1
|
安装深度 ( 顶装式 ) (0~4000mm 任选 )
|
|
|
介质
密度
|
g/cm3
|
|
|
|
|
|
UFDZ 1 1 1 1 L= □ L= □ p= □
|
|
|
|
|
|
|
|
|
|
|
|
|
2 ．型号标记示例：
示例 1 ： DHUFDZ-1111 L=2500 ρ =0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例 2 ： DHUFDZ-2232 □ L=2500 L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。
定货须知
l 定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
|
