概述

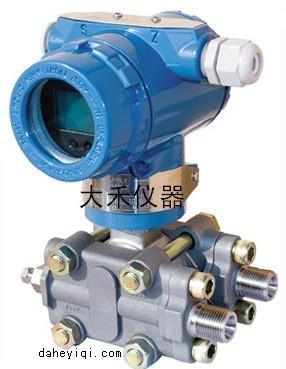

3851DP差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4~20mADC电流信号输出。
差压变送器可与HART手操器相通讯，通过它们进行设定和监控。
技术特点：
1.高稳定性 ±0.1%量程上限/12个月
2.环境温度影响小 ±〔0.15%量程+0.2%量程上限〕
3.准确度高 ±〔0.05+0.05量程上限/量程〕%
4.静压影响小 ±〔0.1%量程+0.05量程上限〕/10MPa
5.过压影响 ±0.05%量程上限/14MPa
6.外部调零 连续可调。无论负方向迁移与正方向迁移量，均可在测量范围的下限及上限值，在不超过各种膜合
的测定范围内进行设定。分辨率：量程的0.01%
选型表
|
3851DP
|
差压变送器
|
|
|
代码
|
量程范围KPa
|
|
3
|
0-0.6～6KPa
|
|
4
|
0-4～40KPa
|
|
5
|
0-40～250KPa
|
|
6
|
0-0.16～1.0MPa
|
|
7
|
0-0.4～2.5MPa
|
|
8
|
0-1.6～10.0MPa
|
|
|
代码
|
输出
|
|
E
|
非智能型(4-20mA输出)
|
|
S
|
智能式(HART协议)
|
|
J
|
智能开方型
|
|
|
代号
|
结构材料
|
|
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|
44
|
蒙乃尔
|
蒙乃尔
|
蒙乃尔
|
|
|
代号
|
静压MPa
|
|
B-
|
4
|
|
C-
|
10
|
|
|
代号
|
附加功能
|
|
M1
|
0-100%线性指示表
|
|
M2
|
LED数字显示表
|
|
M3
|
LCD显示器
|
|
B1
|
管装弯安装板
|
|
B2
|
板装弯安装板
|
|
B3
|
管装平安装板
|
|
C0
|
1/2-14NPT锥管内螺纹接头
|
|
C1
|
1/2-14NPT引压接头后部焊接引压管Ф14
|
|
C2
|
丁字形螺纹接头M20×1.5
|
|
d
|
隔爆型dⅡBT4
|
|
i
|
本安型iaⅡCT6
|
