产品介绍

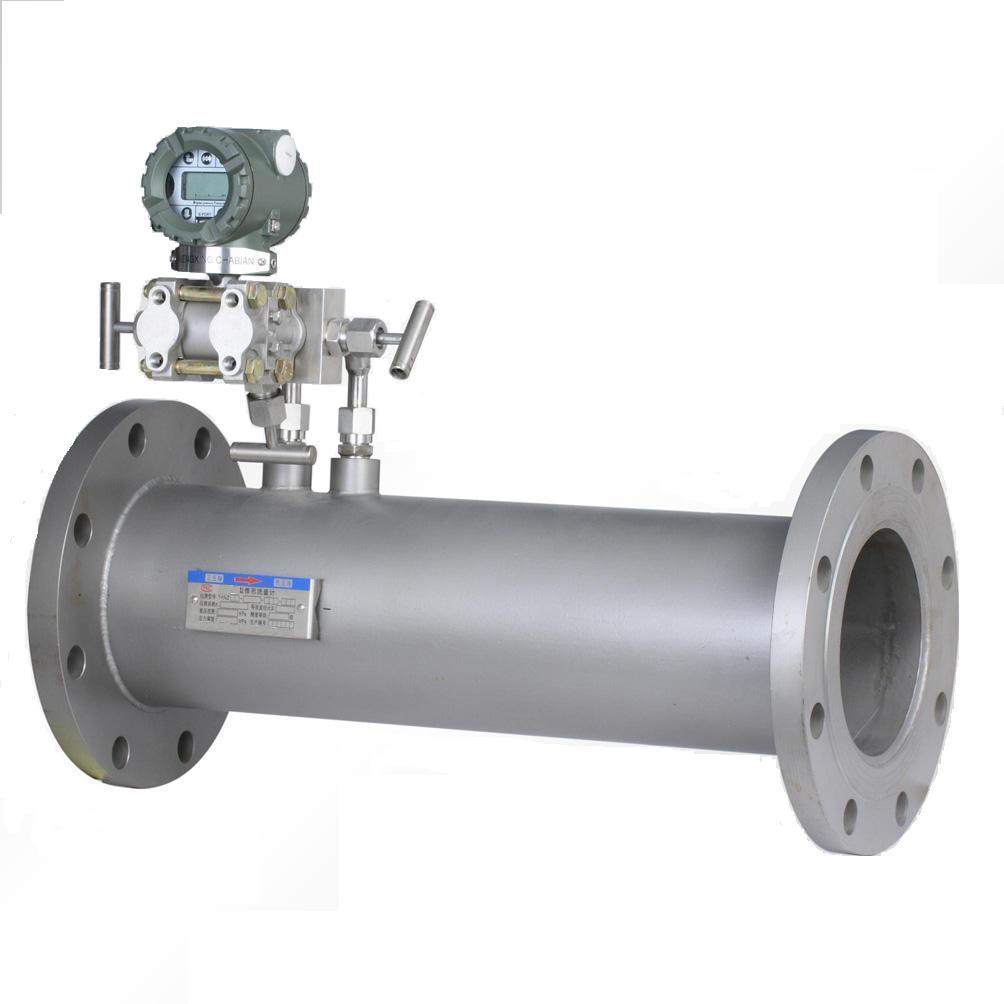

一体化V锥流量计差压测量装置,它通过悬挂在管线中心的一个V型锥体来节流,这样迫使流体及管线的中心线为中心,围绕着锥体流过,这种形状与传统节流元件相比具有简单方便。
技术指标
准 确 度:±1.0%
重 复 性:±0.1%
量 程 比:10:1
直管段要求:上游1~2 下游1~3D
测量管径:15mm~3000mm
温 度:-50℃~800℃
压力等级Mpa:PN0.6 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10 PN16 PN40
压降小:接近文丘里管
稳定性好: 信号稳定
V型锥流量计主要应用范围:
•液体 油类、燃料油、含水乳化油等.水,包括纯净水、污水各种水溶液,包括盐、碱水溶液.含油、含沙的水
•气体 煤气(焦炉煤气、高炉煤气、发生炉煤气等)天然气,包括含湿量5%以上的天然气
各种碳氢化合物气体各种气体,如氢、氦、氩、氧、氮等空气,包括含水、含其它尘埃的空气
烟道气
•蒸气 饱和蒸气. 过热蒸汽
V型锥流量计设计特点:
1、 具有流体流场整直器的特殊构造,能改善流速的轮廓分布。
2、 自清洗功能 。
3、 精确度和重复性。
4、 无苛刻的直管道要求。
5、 适用于容易结垢的脏污介质。
6、 气液两相测量。
7、 相对压损小。
8、 V型锥的边缘相对磨损小, 可保证长期运行精度稳定。
产品选型
型 号
|
说 明
|
V
|
锥形流量计
|
|
代号
|
口径(mm)
|
|
15~3000
|
DN15~DN3000mm
|
|
|
各部件材料材质
|
|
代码
|
锥体
|
钢管
|
法兰
|
|
A
|
SS304
|
20#
|
20#
|
|
B
|
SS304
|
15CrMo
|
15CrMo
|
|
C
|
SS304
|
SS304
|
20#
|
|
D
|
SS304
|
SS304
|
SS304
|
|
E
|
SS316L
|
SS304
|
SS304
|
|
G
|
SS316L
|
SS316L
|
SS316L
|
|
#
|
其它材质
|
|
代号
|
介质
|
|
1
|
液体
|
|
2
|
气体
|
|
3
|
蒸汽
|
|
4
|
高温介质
|
|
代号
|
补偿形式
|
|
N
|
不带压力、温度补偿
|
|
Q
|
带压力、温度补偿输出
|
|
代号
|
连接形式
|
|
L
|
螺纹连接(适用于小口径)
|
|
W
|
法兰连接
|
|
代号
|
压力等级
|
|
0
|
0.25MPa
|
|
1
|
0.6 MPa
|
|
2
|
1.0 MPa
|
|
3
|
1.6 MPa
|
|
4
|
2.5 MPa
|
|
5
|
4.0 MPa
|
|
6
|
6.3 MPa
|
|
