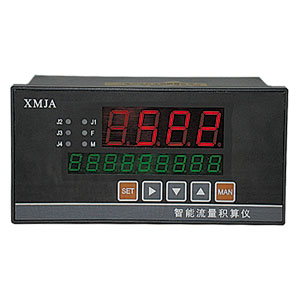

液 体 …… 温度补偿或密度补偿测量标准体积流量和质量流量.
2．功能特点
■ 可接受以下几种输入信号
（1） 测定流量输入信号
模拟流量信号（Al1）：差压或线性流量信号（4-20mA DC或0-10mA DC）
频率流量信号（f）：1-10，000Hz
（2） 测定压力/密度输入信号（Al2）
压力或密度变送器模拟信号（4-20mA DC或0-10mA DC）。
（3） 测定温度输入信号
热电阻Pt100或者K、E分度热电偶信号。
Al1、Al2模拟输入信号可分别是4-20mA DC或0-10mA DC，可编程无需变更硬件。
■ 可提供变送器+24V DC、+12V DC供电电源（有短路保护功能），以简化系统、节省投资。
■ 可提累积量，瞬时量，温度，压力等的上下限报警功能，以及累积量脉冲输出功能。
■ 简单的容错功能：温度、压力/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算。
■ 仪表时钟和定时自动抄表功能为计量管理带来了方便。
■ 丰富的自诊断功能使仪表更易使用和维护。
■ 密码设定可防止未经授权的人员改变已设定的数据。
■ 仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐振性、稳定性和可靠性。
■ 特殊设计的WDT电路、上电复位电路和断电数据保护电路确保仪表通电运行正常，断电数据不丢失。断电数据保护不用后备电池，保护时间10年。
■ 能与上位计算机进行数据通讯，组成能源计量网络系统。
■ 除了常规的温度补偿、压力补偿、密度补偿、温度压力补偿外，该表还可对：
·一般气体的“压缩系数”（Z）进行补偿；
·流量系数非线性进行补偿,协议流量上下限功能；
·差压式流量计流束膨胀系数进行补偿；
·特别是该表在蒸汽流量测量、湿气体的干部分流量测量方面十分完善。
■ 采用组态方式工作，一台流量积算仪具备以上所有功能。对用户来说，无需知道工况参数、传感器参数就可选用本表解决各种流量测量问题。
3．主要技术指标
■ 测定输入信号
（1） 测定流量输入信号
模拟流量信号（Al1）：
4-20mA DC或0-10mA DC，键盘设定选择。
提供+24VDC外供电源，用于二线制4-20mADC变送器供电，负载能力为30mA,带过流保护。
频率流量信号（f）：
波形：矩形、正弦、三角波形。
幅值：低电平0-2V，高电平5-24V（可根据用户要求）。
频率：1-10，000Hz。
输入电阻：5KΩ。
提供+24VDC和12VDC独立外供电源，用于频率式流量变送器供电，频率流量信号输入与主机隔离, 二者选一,保证负载能力为100mA,带过流保护。
（2） 测定压力/密度输入信号（Al2）
4-20mA DC或0-10mA DC，键盘设定选择。
提供+24VDC外供电源，用于二线制4-20mADC变送器供电，负载能力为30mA,带过流保护。
（3） 测定温度输入信号
热 电 阻；Pt100分度 三线制输入，单线电阻≤10Ω
热 电 偶：K、E分度等
温度范围：0-500℃
■模拟变送输出信号
4-20mA DC或0-10mA DC，键盘设定选择,可以选择流量,压力或温度等信号变送输出.
负载电阻：0-500Ω（4-20mA DC）
0-1000Ω（0-10mA DC）
数据更新周期：≤0.3S
■ 报警继电器触点容量:AC220V 3A或24V 5A(阻性负载)
■ 基本误差
频率信号输入：读数的0.1%
温度信号输入：±0.3℃（t≤300℃时）
读数的0.2%（t﹥300℃时）
电压电流输入：满量程的±0.1%
电 流 输 出：满量程的±0.2%
补偿后流量显示；满量程的±0.2%
■ 补偿范围
蒸汽： 压力 0.1-22MPa abs
温度 0-374℃（饱和蒸汽）100-560℃（过热蒸汽）
一般气体： 压力 任意
温度 -200-560 ℃
■ 通讯接口：EIA RS-485串行接口（光电隔离）
通讯速率：可选（9600、4800波特率） 传输介质；双绞线
■ 断电数据保护时间：10年
■ 交流电源：220V+10%-15%，50Hz±5% 功耗：小于8W
■ 直流电源：24V
+10%-15% 功耗：小于8W
4.流量积算仪选型表：
|
型 号
|
说 明
|
|
DHXMJ
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
|
补偿信号类型
|
N
|
无补偿
|
|
P
|
热电阻PT100，压力变送器
|
|
K
|
热电偶K分度，压力变送器
|
|
E
|
热电偶E分度，压力变送器
|
|
I
|
温变4～20 mA，压力变送器
|
|
变送输出
|
0
|
无
|
|
1
|
4～20 mA
|
|
2
|
1～5V
|
|
3
|
0～10mA
|
|
4
|
0～5V
|
|
报警输出功能
|
0
|
无
|
|
1
|
有二位报警,无累积量脉冲输出
|
|
2
|
无报警, 有累积量脉冲输出
|
|
3
|
有二位报警,有累积量脉冲输出
|
|
通讯功能
|
|
无
|
|
T1
|
com1为RS485，无com2
|
|
T2
|
com1为RS232，无com2
|
|
T3
|
com1，com2都为RS485
|
|
T4
|
com1，com2都为RS232
|
|
T5
|
com1为RS485，com2为RS232
|
|
特殊功能
|
|
无
|
|
R
|
带无纸记录功能
|
|
供电方式
|
|
交流220V
|
|
D
|
直流24V
|
|
外形尺寸（宽*高*深）
|
0
|
160 mm×80 mm×88mm（普通端子）
|
|
1
|
80 mm×160 mm×88mm（普通端子）
|
|
2
|
96 mm×96 mm×112mm（普通端子）
|
|
A
|
160 mm×80 mm×150mm（插拔端子）
|
|
B
|
80 mm×160 mm×150mm（插拔端子）
|
|
注:
1.流量输入信号可选择电流输入或电压脉冲输入，且分别带有隔离的24V和12V配电；
2.当外形尺寸选择为普通端子时，com2和累计量脉冲输出功能只能选其一；
3.在补偿信号类型选择时，若选择为插拔端子，可以编程切换所列温度信号类型，若选择为普通端子，
在 P(K，E)与 I 之间切换时需要使用内部跳线。
|
