技术指标

商 标	型 号
XMDA	XD/XS806、807、808、809、814系列
输入信号	测量通道 模 拟 量	1～8或1～16通道巡回测量 热电偶：标准热电偶--B、S、K、E、J、T、R、N、WRe等 电 阻：标准热电阻--Pt100、Cu50、Cu100等 远传压力电阻--30～350Ω 电 流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω 电 压：0～5V、1～5V、mV等--输入阻抗≥250KΩ
输出信号	模拟量输出 报警输出 通讯输出 馈电输出	·DC 0～10mA(负载电阻≤750Ω) ·DC 4～20mA(负载电阻≤500Ω) ·DC 0～5V(负载电阻≥250KΩ) ·DC 1～5V(负载电阻≥250KΩ) ·继电器控制输出--继电器ON/OFF带回差，AC220V/3A，DC24V/6A﹙阻性负载﹚ ·波特率─1200～9600bps内部自由设定 采用标准MODBUS RTU通信协议 DC24±1V，负载电流≤30mA
特 性	测量精度 分辨率 测量范围 显示方式 报警方式 温度补偿 打印控制 打印精度 参数设定 保护方式	±0.5%FS±1字或±0.2%FS±1字 ±1字 -1999～9999字 ·-1999～9999字测量值显示 ·-1999～9999字设定值显示 ·1～16测量通道号显示 ·发光二极管工作状态显示 ·0.56英寸高亮度双LED数码显示 ·通道巡回与锁定显示功能 ·可选择1～16通道统一上限、下限报警输出，LED指示 ·可选择1～8通道分别上限、下限报警输出，LED指示 ·报警方式为带回差上限或下限报警(用户可自由设定) 0～50℃数字式温度自动补偿 直接配接各型串行打印机(如A16SH微打等)，打印接口为RS-232C 同仪表精度 ·面板轻触式按键数字设定 ·参数设定值断电后保存 ·参数设定值密码锁定 ·输入回路断线报警(热电偶或电阻输入时)，继电器输出状态LED指示 ·输入超/欠量程报警 ·电源欠压自动复位 ·工作异常自动复位(Watch Dog)
使用环境	环境温度 相对湿度 供电电压 功    耗	0～50℃ ≤85%RH ·避免强腐蚀气体 常规型 ·AC 220V %(50Hz±2Hz) 特殊型 ·AC 90～265V——开关电源 ·DC 24V±2V——开关电源 ·≤5W(AC220V线性电源供电) ·≤4W(AC90～265V开关电源供电) ·≤4W(DC24V开关电源供电)

XMDA	XD806、807、809、814系列(横式)	XS806、807、809、814系列(竖式)

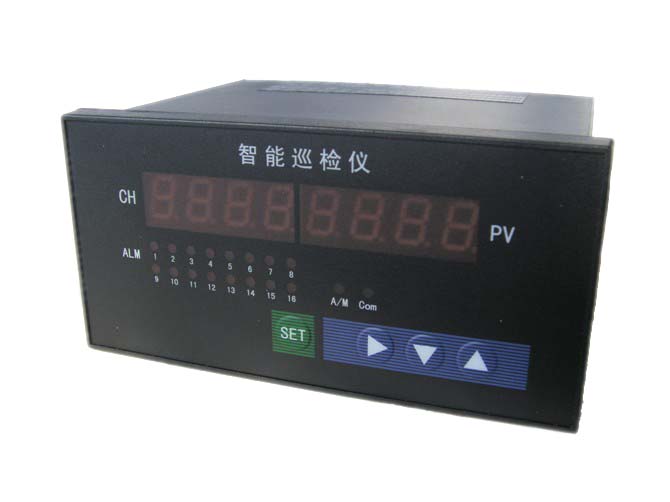

仪表外形
外形尺寸	宽×高×深：160mm×80mm×140mm	宽×高×深：80mm×160mm×140mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型：700g                               ·特殊型：500g
