商 标
|
型 号
|
|
XMT-
|

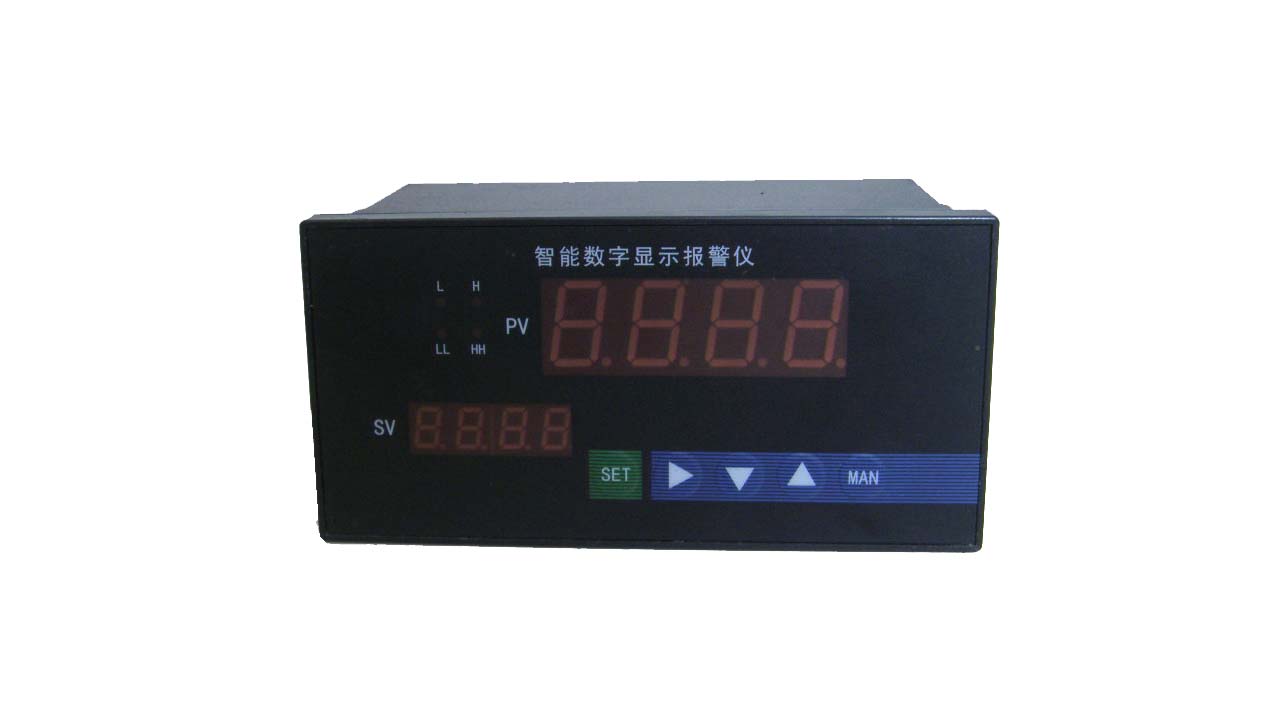

xc.s801、803、804、401 、403、404、c101、103、701、703、901、903、904系列xtc.xts801、803、804系列
|
|
特 性
|
显示方式：以双排或单排四位led显示测量值(pv)和设定值(sv)，以单色或双色光柱 进行测量值百分比的模拟显示。显示范围：-1999～9999。测量精度：±0.2%fs±1字或0.5%fs±1字；±0.1%fs±1字(需特殊订制)。分 辨 率： 末位一个字。报警方式：1-4路报警控制(下下限ll、下限l、上限h、上上限hh)led指示。报警精度：±1字。保护方式：输入回路断线、输入信号超/欠量程报警。设定方式 ：面板轻触式按键数字设定，设定值断电永久保存。
|
|
输入信号
|
热 电 偶： k、e、s、b、j、t、r、wre；冷端温度自动补偿范围0～50℃，补偿准 确度±1℃。热 电 阻：pt100、cu100、cu50、ba2、ba1；引线电阻补偿范围≤15ω。直流电压：0～20mv、0～75mv、0～200mv、0～5v、1～5v；0～10v(订货时需指 定，与其他信号不兼容)。直流电流：0～10ma、4～20ma 。0～20ma输入阻抗：电流信号ri=100ω；电压信号ri=500kω。线性电阻：0～400ω(远传压力表)。
|
|
输出信号
|
输出精度：同测量精度。 电流信号：dc 4～20ma，负载阻抗ro≤750ω；dc 0～10ma，负载阻抗ro≤1.5kω。电压信号：dc 0～5v；dc 1～5v，负载阻抗ri≥250kω，否则不保证连接外部仪表后的输出准确度。报警输出：继电器控制输出- --继电器on/off带回差通讯输出：波特率---300～9600bps内部自由设定，采用modbus通讯协议。配电输出：dc24±1v 30ma。
|
|
使用环境
|
环境温度：-10～55℃；环境湿度：10～90%rh。耐压强度：输入/输出/电源/通讯 ≥1000v.ac 1分钟。绝缘阻抗：输入/输出/电源/通讯 ≥100mω。交流电源：85～265v(开关电源)频率：50hz/60hz；直流电源：24v±2v(开关电源)。功耗： <5w。
|
单位： mm
单位： mm
